ลวดสลิง (Wire rope)

เส้นลวดหลายเส้นที่ถูกถักเกลียวรวมเป็นเส้นเดียวกัน ลวดสลิงเหล็ก ลวดสลิงไส้เชือก ลวดสลิงชุบกัลวาไนซ์ ชุบซิงค์ สลิงดำขนาดลวดสลิงมีตั้งแต่ลวดสลิงเส้นเล็ก ลวดสลิงขนาดเล็ก 1 mm จน ขนาดใหญ่ 1 นิ้ว 2 นิ้ว มีการใช้งานหลากหลาย ลวดสลิงเล็ก ดักหนู ดึงสายไฟ ลวดสลิงใหญ่ ลวดสลิงอ่อน ลวดสลิงเครน ปั่นจั่น ทาวเวอร์เครน ราคาเริ่มต้นตั้งแต่ขดละ ฿ 199 บาท

มีให้เลือกหลายประเภทตามลักษณะการใช้งาน เช่น ลวดสลิงไส้เหล็ก ลวดสลิงไส้เชือก ลวดสลิงสแตนเลส ลวดสลิงชุบซิงค์ ลวดสลิงดำ และลวดสลิงหุ้ม PVC

สำหรับงานที่ต้องรับแรงสูง สามารถเลือก ลวดสลิงไส้เหล็ก ซึ่งมีแกนกลางเป็นเหล็กเพื่อเพิ่มความแข็งแรง ส่วน ลวดสลิงสแตนเลส หรือสลิงสแตนเลส เหมาะกับงานที่ต้องการความทนทานต่อความชื้นและการกัดกร่อน ขณะที่ สลิงเหล็ก มีหลายโครงสร้างและขนาดให้เลือกตามประเภทเครื่องจักรและลักษณะงาน เช่น งานเครน ปั้นจั่น ทาวเวอร์เครน งานยก และงานดึง

บริษัท ฮะเซ่งไถ่ (กรุงเทพ) จำกัด จำหน่ายลวดสลิง หลายประเภท ตั้งแต่ลวดสลิงขนาดเล็กไปจนถึงขนาดใหญ่ พร้อมโครงสร้างและขนาดให้เลือกตามการใช้งาน สำหรับงานโรงงาน งานก่อสร้าง งานขนส่ง และงานยกอุตสาหกรรม สามารถเลือกสินค้าโดยพิจารณาจากประเภทลวดสลิง โครงสร้าง ขนาด แกนกลาง และพิกัดการรับน้ำหนักที่เหมาะสมกับงาน

ลวดสลิงชุบ ไส้เชือก

This slideshow requires JavaScript.

ลวดสลิงชุบซิงค์ ไส้เชือก (Galvanized Wire Rope with Fiber Core)

คือ ลวด สลิง ที่ผ่านกระบวนการ ชุบซิงค์ (Galvanization)
○ ไส้เชือก (Fiber Core) เป็นใยสังเคราะห์
○ มีขนาดตั้งเเต่ 1.2 มม.- 3 มม. สำหรับ 6×7, 4 มม.- 16 มม. สำหรับ 6×12
○ มี ลวดสลิง เส้นเล็ก

6×7 + FC
6×12 + FC
6×19 + FC
6×24 + FC

ตารางขนาด ลวดสลิง ชุบซิงค์ ไส้เชือก

โครงสร้าง สลิงไส้เชือก ขนาด(มม.)
6×7 + FC 🔗 1.2 มม., 1.5 มม., 2 มม., 2.5 มม., 3 มม.
6×12 + FC 🔗 4 มม. 4.8 มม. 5 มม. 6 มม. 8 มม. 9 มม. 10 มม. 12 มม.
6×19 + FC 🔗 6 มม., 8 มม., 9 มม., 12 มม., 16 มม.
6×24 + FC 🔗 12มม. 14มม. 16 มม. 18 มม. 20 มม.

ลวดสลิงชุบ ไส้เหล็ก

This slideshow requires JavaScript.

ลวดสลิงชุบซิงค์ ไส้เหล็ก (Galvanized Steel Wire Rope Steel Core)

คือ ลวด สลิง ที่ผลิตจากเส้นลวดเหล็กชุบซิงค์ (Galvanization)
○ ไส้เหล็ก (Steel Core) เสริมความแข็งแรงรองรับน้ำหนักและแรงดึงที่สูง
○ มีขนาดตั้งเเต่ 1.2 มม.- 6 มม. สำหรับ 7×7, 4 มม.- 10 มม. สำหรับ 7×19
○ มี ลวดสลิง เส้นเล็ก

ตารางขนาด ลวดสลิง ชุบซิงค์ ไส้เหล็ก

โครงสร้าง สลิงไส้เหล็ก ขนาด(มม.)
7×7 IWS 🔗 1.2มม. 1.5 มม., 2 มม., 2.5 มม., 3 มม., 4 มม., 4.4 มม., 5 มม., 6 มม.
7×19 IWS 🔗 3 มม., 4 มม., 5 มม., 6 มม., 8 มม., 9 มม., 10 มม., 12 มม. 16มม.
6×36 + IWRC 🔗 9 มม., 12.7 มม.
6×37 + IWRC 🔗 10 มม., 12 มม., 12.7 มม., 25 มม., 28 มม., 32 มม.
19×7 IWS 🔗 4 มม., 5 มม., 6 มม., 8 มม.

ลวดสลิงดำ

This slideshow requires JavaScript.

ลวดสลิงดำ (Ungalvanized Steel Wire Rope)

วัสดุ ลวด สลิง ทำจากเหล็กกล้า เคลือบด้วยนํ้ามัน
○ ไส้เหล็ก เพิ่มความแข็งแรง ให้กับลวดสลิง เหมาะสำหรับการใช้งานที่ต้องรับแรงดึงสูงและมีความทนทานมากขึ้น
○ สลิง ขนาดใหญ่ ลวดสลิงสามารถใช้กับ เครน ปั้นจั่น ทาวเวอร์เครน รถเฮี๊ยบ ฯลฯ
○ มีขนาดตั้งเเต่ 6 มม.- 32 มม.
○ ลวดสลิงดำ มีน้ำมันเคลือบ เพื่อการหล่อลื่น และ ป้องกัน การเกิดสนิม

ตารางขนาด ลวดสลิงดำ

โครงสร้าง ลวดสลิงดำ ขนาด(มม.)
6×19 + FC 🔗 8 มม., 9 มม., 10 มม., 11 มม., 12 มม., 16 มม.
6×19 + IWS 🔗 8 มม., 9 มม., 10 มม., 11 มม., 12 มม., 14 มม., 16 มม., 19 มม.
6×25 + IWRC 🔗 10 มม., 12 มม., 14 มม., 19 มม., 25 มม.
8×25 + IWRC 🔗 12 มม., 12.7 มม., 16 มม., 18 มม., 19 มม., 22 มม., 25 มม., 28 มม., 32 มม.
6×37 + IWRC 🔗 6มม., 8มม., 9มม., 10มม., 11มม., 12มม., 12.7มม., 14มม., 16มม., 18มม., 19มม., 20มม., 22มม., 25มม., 28มม., 30มม., 32มม., 38มม.
6×36 + IWRC (1770 MPa)🔗 8 มม., 9 มม., 10 มม., 11 มม., 12 มม., 12.7 มม., 14 มม., 16 มม., 19 มม., 32 มม.
6×36 + IWRC (1960 MPa)🔗 8 มม., 9 มม., 10 มม., 12 มม., 16 มม., 20 มม., 25 มม., 32 มม., 38 มม., 50 มม.
19×7 IWS 🔗 6 มม., 8 มม., 9 มม., 10 มม., 12 มม., 12.7 มม., 14 มม., 16 มม., 18 มม., 19 มม., 26 มม.
35×7 IWS 🔗 8 มม., 9 มม., 10 มม., 11 มม., 12 มม., 13 มม., 14 มม., 16 มม., 19 มม., 22 มม., 25 มม., 28 มม.

ลวดสลิงสแตนเลส

This slideshow requires JavaScript.

ลวดสลิงสแตนเลส SS SUS304 SUS316

สลิงสแตนเลส สลิงเล็ก ลวดสลิงขนาดเล็ก ใช้สำหรับงานได้หลากหลาย งานยก งานขึง งานดึง งานที่ต้องการความทนทาน เหมาะสำหรับการใช้งานในทุก อุตสาหกรรมเริ่มต้นตั้งแต่ ฿ 399 บาท ต่อ ขด

ตารางขนาด ลวดสลิง สแตนเลส 304

โครงสร้าง สลิงแสตนเลส ขนาด Diameter (มม.)
6×19 + FC 🔗 6 มม., 8 มม., 9 มม., 10 มม.
7×7 IWS 🔗 0.6 มม., 0.8 มม., 1 มม., 1.2 มม., 1.5 มม., 2 มม., 2.5 มม., 3 มม.
7×19 IWS 🔗 3 มม., 4 มม., 5 มม., 6 มม., 7 มม., 8 มม., 9 มม., 10 มม., 12 มม., 16 มม.
6×37 + IWRC 🔗 19 มม., 22 มม., 25 มม.

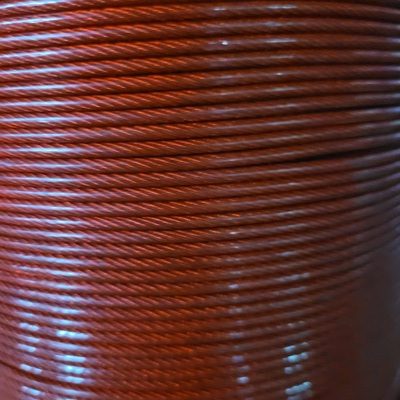

ลวดสลิง หุ้ม พลาสติก หรือ ลวดสลิงหุ้ม PVC (PVC Coated Wire Rope)

This slideshow requires JavaScript.

ลวดสลิงหุ้ม PVC

มีขนาดตั้งเเต่ 1.2×1.5 มม.- 18×20 มม.(1.2×1.5 มม.ลวดขนาด 1.2 มม. เมื่อหุ้มพลาสติกจะเป็น 1.5 มม.) ลวดสลิงหุ้ม pvc ราคา เริ่มต้นตั้งแต่ 399 บาท ต่อ ขด
○ สี ลวดสลิง หุ้ม PVC : สีใส สีเทา สีดำ สีเขียว สีแดง สีฟ้า
○ หุ้ม PVC ป้องกันการกัดกร่อน ช่วยยืดอายุ และป้องกันการบาดเจ็บ เมื่อสัมผัสด้วยมือเปล่า

ตารางขนาด ลวดสลิงหุ้ม PVC

โครงสร้าง ลวดสลิงหุ้ม PVC ขนาด Diameter (มม.)
7×7 ชุบซิ้งค์ 🔗 1.2-1.5 มม., 1.5-2 มม., 2-2.5 มม., 2-3 มม., 2.5-4 มม., 3-5 มม.
7×19 ชุบซิ้งค์ 🔗 5-6 มม., 6-8 มม., 8-10 มม., 10-12 มม., 12-14 มม., 12-16 มม., 14-16 มม., 16-18 มม., 18-20 มม.
7×7 สแตนเลส 🔗 0.6-0.8 มม., 0.8-1 มม., 1-1.2 มม., 1.2-1.5 มม., 1.5-2 มม., 2×2.5 มม., 2×3 มม., 2.5×4 มม., 3×5 มม.
7×19 สแตนเลส 🔗 5×6 มม., 6×8 มม., 8×10 มม.,9×10 มม., 10×12 มม.

ลวดสลิงอัดปลอก

สลิงทำหัว หรือ สลิงเข้าหัว, สลิงทำตา คือการจัดปลายของลวดสลิงให้สามารถใช้ยึดหรือต่อเข้ากับอุปกรณ์ต่าง ๆ ได้อย่างปลอดภัย ขึ้นอยู่กับลักษณะงานและความต้องการใช้งาน

This slideshow requires JavaScript.

ลวดสลิง อัดปลอก ทำหัว

○ ห่วงธรรมดา (Eye Loop / Soft Eye)
○ ห่วงแข็ง (Thimble Eye)
○ ห่วงตะขอ (Hook Eye / Hook with Sling)
○ หัวตาเกลียว (Swaged Stud / Threaded Stud)
○ จับย้ำปลายตรง (Swaged End / Button Stop)
○ ใช้กิ๊ปลวดสลิง (Wire Rope Clip Termination)

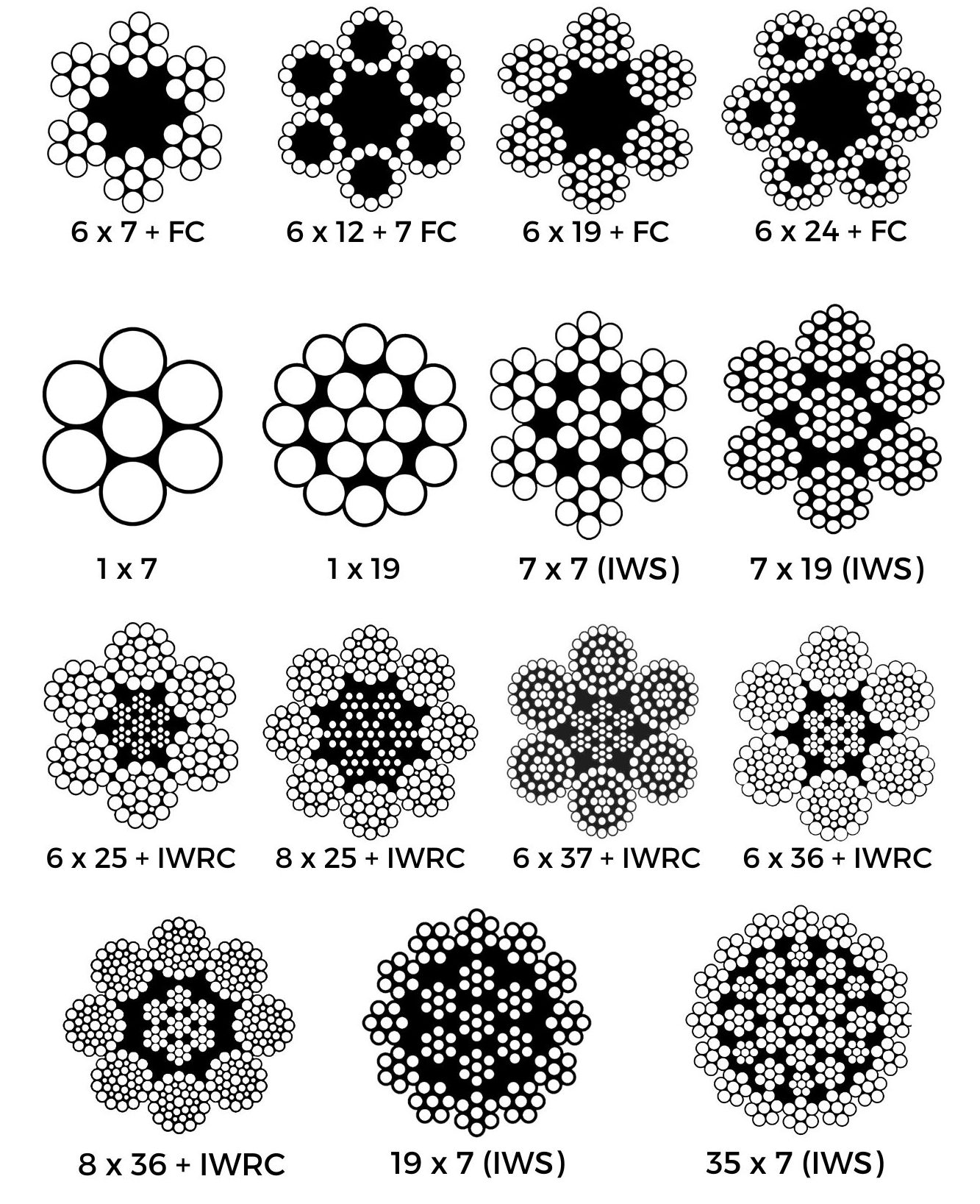

ตัวอย่างเกลียวของลวดสลิง

เกลียวของลวดสลิง
○ ลวดสลิง ชุบ ไส้เชือก : 6×7, 6×12, 6×19, 6×24
○ ลวดสลิง ชุบ ไส้เหล็ก : 7×7, 7×19, 6×36, 6×37, 19×7
○ ลวดสลิงดำ : 6×19, 6×25, 8×25, 6×37, 6×36, 19×7, 8×36, 35×7
○ ลวดสลิงสแตนเลส : 7×7, 7×19
○ ลวดสลิงหุ้ม PVC : 7×7, 7×19

อุปกรณ์ที่ใช้ร่วมกับลวดสลิง

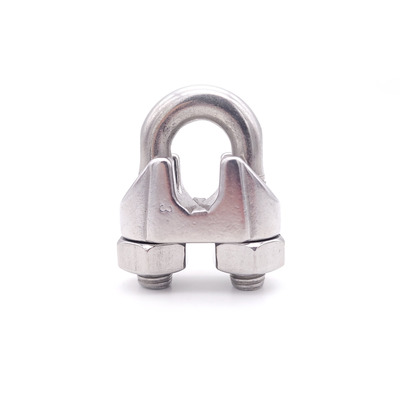

กิ๊บจับ

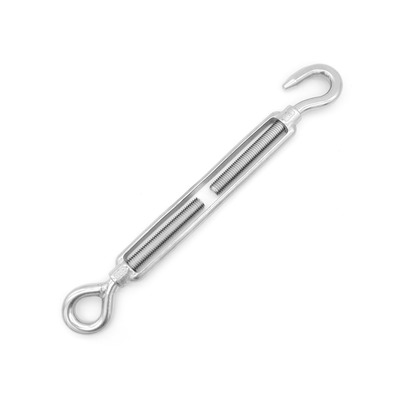

เกลียวเร่ง

สเก็น

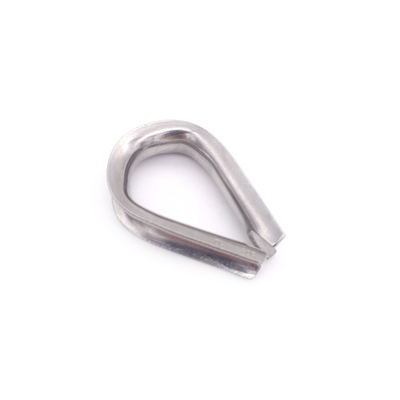

ห่วงหัวใจ

อายโบลท์

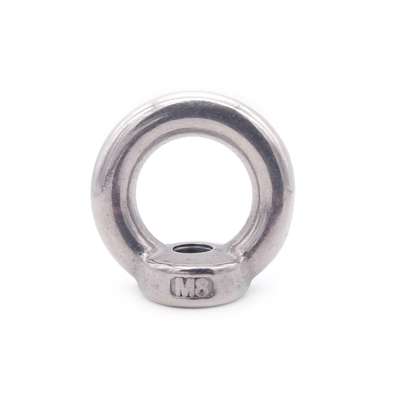

อายนัท

ลวดสลิงคืออะไร?

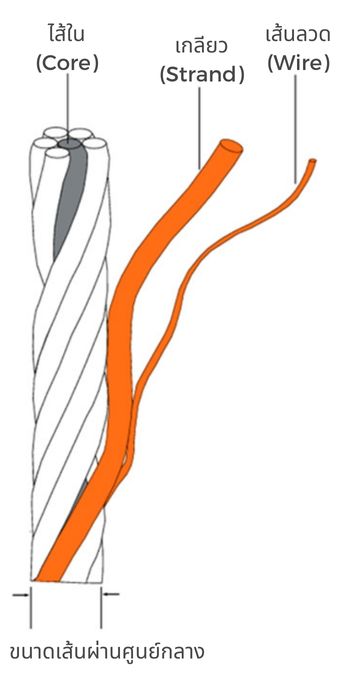

ลวดสลิง ประกอบขึ้นจากเส้นลวดเหล็กหลายเส้นซึ่งบิดเกลียวเป็นกลุ่มเรียกว่า “Strand” และพันกันรอบแกนกลางเรียกว่า “Core” การออกแบบนี้ช่วยเพิ่มความแข็งแรง ความยืดหยุ่น และความทนทาน ทำให้เหมาะสำหรับการยก การดึง และการยึดวัตถุที่มีน้ำหนักมาก

ส่วนประกอบหลักของสลิงเหล็ก

  1. ลวด (Wires): เส้นลวดเหล็กที่เป็นส่วนประกอบของเกลียว
    • วัสดุ: มักทำจากเหล็กหรือสเตนเลส
    • การเคลือบ: อาจเป็นแบบชุบสังกะสีเพื่อป้องกันการกัดกร่อน หรือแบบไม่ชุบสังกะสีแล้วใช้น้ำมันหรือจารบีเคลื่อบเพื่อลดการกัดกร่อน
  2. เกลียว (Strands): กลุ่มของลวดที่บิดเกลียวรวมกัน
    • รูปแบบทั่วไป: เช่น 6×19, 6×36, 7×7 และ 7×19 (ตัวเลขข้างหน้าแสดงจำนวนเกลียวและข้างหลังแสดงจำนวนลวดในแต่ละเกลียว)
  3. แกนกลาง (Core): ส่วนแกนกลางของ ลวดสลิง
    • แกนไส้เชือก (Fiber Core – FC): ทำจากใยธรรมชาติหรือใยสังเคราะห์ มีความยืดหยุ่นแต่แข็งแรงน้อยกว่า
    • แกนไส้เหล็ก (Independent Wire Rope Core – IWRC หรือ Independent Wire Strand – IWS): ทำจากเหล็ก มีความแข็งแรงมากกว่า แต่มีความยืดหยุ่นน้อยกว่า

สเป็คของ ลวดสลิง

ลวดสลิง ประกอบขึ้นจากเส้นลวดเหล็กหลายเส้น ซึ่งบิดเกลียวเป็นกลุ่มเรียกว่า “Strand” และพันกันรอบแกนกลางเรียกว่า “Core” การออกแบบนี้ช่วยเพิ่มความแข็งแรง ความยืดหยุ่น และความทนทาน ทำให้เหมาะสำหรับการยก การดึง และการยึดวัตถุที่มีน้ำหนักมาก

  1. แรงดึงขาด (Breaking Strength): แรงสูงสุดที่สลิงสามารถรับได้ก่อนขาด ควรใช้ Safety factor อย่างน้อย 5:1 สำหรับงานยกทั่วไป และ สูงขึ้นสำหรับงานที่มีความสำคัญมาก หรือ เกี่ยวข้องกับความปลอดภัยของชีวิต โดยจะมีการคำนวณ หา Working load limit (WLL) ด้วยวิธีดังนี้
  2. เส้นผ่านศูนย์กลาง (Diameter): การวัดเส้นผ่านศูนย์กลางที่แม่นยำเป็นสิ่งสำคัญ สลิงควรมีขนาดตรงกับอุปกรณ์ที่ใช้ เช่น รอก หรือเครน
  3. โครงสร้าง (Construction): การจัดเรียงเกลียวและลวดมีผลต่อความยืดหยุ่น ความแข็งแรง และอื่นๆ ยกตัวอย่างโครงสร้างลวดสลิงกับงานที่ใช้บ่อย
    • 1×7 / 1×19: ความยืดหยุ่นน้อยมาก ลวดสลิงที่ดีที่สุดสำหรับใช้กับงานขึง เสาไฟ เสาอากาศ
    • 6×7 / 6×19: ความยืดหยุ่นปานกลาง ใช้กับงานทั่วไป
    • 6×36 / 6×37: ความยืดหยุ่นสูง  เหมาะสำหรับงานที่ต้องการการงอบ่อย เป็น ลวดสลิงที่ดีที่สุดสำหรับเครน และรอก
    • 8×25: ความยืดหยุ่นสูง ทนการบด และแรงกระทำในแนวดิ่งได้ดีกว่า ลวดสลิงที่ดีที่สุดใช้กับงานปั่นจั่น
    • 19×7: ความยืดหยุ่นสูง มีคุณสมบัติ Non-rotating ทนการบิด ลวดสลิงที่ดีที่สุดใช้กับงานทาวเวอร์เครน
  4. ประเภทการพันเกลียว :
    • Right Hand: ลวดสลิง เกลียวหมุนทางขวามือ
    • Light Hand: ลวดสลิง เกลียวหมุนทางซ้ายมือ
    • Regular Lay: ลวดพันสวนทางกับเกลียว ช่วยลดการหมุนและเพิ่มความสมดุล
    • Lang Lay: ลวดพันไปในทิศทางเดียวกับเกลียว ให้ความต้านทานการสึกหรอที่ดีกว่าแต่มีเสถียรภาพน้อยกว่า
    • โดยทั่วไปมักจะใช้ Right Hand Regular Lay (RHRL)
  5. การเคลือบผิว :
    • ชุบสังกะสี (Galvanised): ชุบสังกะสีเพื่อป้องกันการกัดกร่อน ผิวจะเงา จับแล้วไม่เปื้อน
    • ไม่ชุบ (Ungalvanised): ไม่ชุบสังกะสีแล้วใช้วัสดุกันน้ำ เช่น น้ำมันหรือจารบีเคลื่อบเพื่อลดการกัดกร่อน จะป้องกันการเกิดสนิมได้ดีกว่าแบบชุบ

ปัจจัยที่ควรพิจารณาเมื่อเลือกสลิงเหล็ก

  1. ความสามารถในการรับน้ำหนัก (Load Capacity): คำนวณน้ำหนักการทำงานที่ปลอดภัย (WLL) และเลือกสลิงที่มีปัจจัยความปลอดภัยเหมาะสม
  2. ความยืดหยุ่น (Flexibility): งานที่ต้องการการงอบ่อยควรใช้สลิงที่มีจำนวนลวดต่อเกลียวมาก
    • 1×7 / 1×19: ใช้กับงานขึง เสาไฟ เสาอากาศ
    • 6×7 / 6×19:ใช้กับงานทั่วไป
    • 6×36 / 6×37: สำหรับเครน และรอก
    • 8×25: ใช้กับงานปั่นจั่น
    • 19×7: ใช้กับงานทาวเวอร์เครน
  3. สภาพแวดล้อม (Environmental Conditions):
    • ป้องกันการกัดกร่อน: ใช้สลิงชุบสังกะสีกับงานภายใน ลวดสลิงดำเคลือบจารบีกับงานภายนอก และสเตนเลสในสภาพแวดล้อมทางทะเลหรือเคมี หรือใช้กับอาหาร
  4. ความเข้ากันได้กับเครื่องจักร (Compatibility): เครื่องจักรบางชนิดมีการกำหนดสเป็คของสลิงไว้แล้ว ควรเลือกสลิงที่มีคุณสมบัติให้ตรงกับกับความต้องการของแต่ละอุปกรณ์
